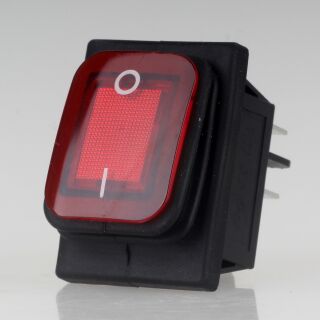

Einbau-Wippschalter rot beleuchtet 2-polig EIN/AUS 30 × 22 mm – 16A 250V AC IP65
Der rot beleuchtete Einbau-Wippschalter 2-polig EIN/AUS ist ein robuster Netz- und Geräteschalter für zahlreiche Anwendungen in Elektrotechnik, Maschinenbau, Gerätebau und Leuchtenbau.
Die rote beleuchtete Wippe besitzt eine gut erkennbare weiße 0–I-Kennzeichnung für AUS/EIN. Die integrierte Beleuchtung ermöglicht eine optische Anzeige entsprechend der vorgesehenen Beschaltung des Schalters.
Durch die 2-polige Ausführung können zwei Strompfade gleichzeitig geschaltet werden. Der Wippschalter ist mit 16 A bei 250 V AC sowie 20 A bei 125 V AC angegeben.
Die kompakte rechteckige Bauform mit einem Einbaumaß von 30 × 22 mm und praktischer Rastbefestigung ermöglicht eine schnelle Montage in einer passenden Einbauöffnung.
Rot beleuchtete Wippe mit 0–I-Kennzeichnung
Im Gegensatz zu einem unbeleuchteten Wippschalter verfügt diese Ausführung über eine rote beleuchtete Wippe. Dadurch ist der Schalter insbesondere für Geräte, Maschinen und Steuerungen interessant, bei denen zusätzlich eine optische Anzeige gewünscht wird.
Die weiße Kennzeichnung zeigt die beiden Schaltstellungen:
Die Funktion der integrierten Beleuchtung hängt von der vorgesehenen Anschlussbelegung des Schalters ab. Die Verdrahtung sollte deshalb entsprechend der Anschlusskennzeichnung und den technischen Vorgaben erfolgen.
Anwendungen
Der beleuchtete Einbau-Wippschalter eignet sich unter anderem für:
- Maschinen- und Anlagenbau
- Elektrische Geräte
- Werkstattgeräte
- Industrieanwendungen
- Steuerungen und Bedienelemente
- Schaltkästen
- Leuchten und Beleuchtungstechnik
- Gerätereparaturen
- Elektro- und Elektronikprojekte
- Anwendungen mit erhöhten Anforderungen an Staub- und Feuchtigkeitsschutz
Produktmerkmale
- 2-poliger Einbau-Wippschalter
-
Schaltfunktion EIN/AUS
-
Weiße 0–I-Kennzeichnung
- Rot beleuchtete Wippe
- Schwarzes Gehäuse
-
Belastbarkeit 16 A / 250 V AC
-
Belastbarkeit 20 A / 125 V AC
-
Schutzart IP65
-
Einbaumaß 30 × 22 mm
- Rechteckige Bauform
- Schnelle Montage durch Rastbefestigung
-
Flachsteckanschlüsse 6,3 × 0,8 mm
-
Temperaturbeständigkeit bis 85 °C
- Für Gerätebau, Reparatur und Maschinenbau
Technische Daten
-
Produktart: Einbau-Wippschalter / Netzschalter
-
Schalterart: Wippschalter
-
Schaltfunktion: EIN/AUS
-
Kennzeichnung: 0–I
-
Polzahl: 2-polig
-
Beleuchtung: Ja
-
Farbe Wippe: Rot
-
Wippe: Beleuchtet
-
Farbe Gehäuse: Schwarz
-
Bauform: Rechteckig
-
Einbaumaß: 30 × 22 mm
-
Befestigung: Rastbefestigung
-
Anschlussart: Flachsteckanschlüsse
-
Flachstecker: 6,3 × 0,8 mm
-
Nennwert: 16 A / 250 V AC
-
Nennwert: 20 A / 125 V AC
-
Schutzart: IP65
-
Temperaturbeständigkeit: bis 85 °C
-
Lieferumfang: 1 Wippschalter
-
Preisangabe: 1 Stück
IP65 für erhöhten Schutz gegen Staub und Wasser
Die angegebene Schutzart IP65 steht für Schutz gegen Staubeintritt sowie gegen Strahlwasser entsprechend der IP-Schutzartklassifizierung.
Damit eignet sich der Schalter für Anwendungen, bei denen ein erhöhter Schutz vor Staub und Feuchtigkeit benötigt wird. Entscheidend ist dabei eine fachgerechte Einbausituation, bei der auch die übrigen Komponenten der Installation für die jeweiligen Umgebungsbedingungen geeignet sind.
Bei Verwendung in Außenbereichen, Feuchträumen oder anderen anspruchsvollen Umgebungen müssen daher auch Gehäuse, Leitungen, Steckverbindungen, Dichtungen und weitere Komponenten entsprechend ausgelegt sein.
Rastbefestigung für Einbaumaß 30 × 22 mm
Die Montage erfolgt über eine praktische Rastbefestigung. Der Wippschalter wird in einen passenden rechteckigen Ausschnitt eingesetzt und dort durch die Rastmechanik gehalten.
Zusätzliche Befestigungsschrauben am Schalter sind dadurch nicht erforderlich.
Vor der Bestellung sollte das benötigte Einbaumaß von 30 × 22 mm sorgfältig mit der vorhandenen oder geplanten Einbauöffnung verglichen werden.
Flachsteckanschlüsse 6,3 × 0,8 mm
Für den elektrischen Anschluss besitzt der Schalter Flachsteckanschlüsse im Format 6,3 × 0,8 mm.
Mit entsprechend geeigneten Flachsteckhülsen lässt sich eine kompakte und servicefreundliche Verbindung herstellen. Beim Austausch eines vorhandenen Schalters sollten neben den Abmessungen insbesondere Anzahl und Anordnung der Anschlüsse, Polzahl und Beschaltung der integrierten Beleuchtung geprüft werden.
Ideal als Ersatzschalter und für Neuaufbauten
Der beleuchtete Wippschalter eignet sich sowohl für den Austausch eines vorhandenen Netzschalters als auch für neue Geräte- und Maschinenbauprojekte.
Durch die Kombination aus 2-poliger Schaltfunktion, roter Beleuchtung, IP65, 16 A / 250 V AC und kompaktem Einbaumaß von 30 × 22 mm lässt sich der Schalter vielseitig einsetzen.
Vor einem Austausch ist darauf zu achten, dass nicht nur das Einbaumaß, sondern auch Schaltfunktion, elektrische Belastbarkeit und Anschlussbelegung mit dem bisherigen Schalter übereinstimmen.
