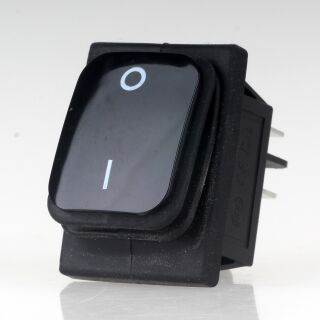

Einbau-Wippschalter schwarz 2-polig EIN/AUS 30 × 22 mm – 16A 250V AC IP65
Der schwarze Einbau-Wippschalter 2-polig EIN/AUS ist ein robuster Netz- und Geräteschalter für zahlreiche Anwendungen in Elektrotechnik, Gerätebau, Maschinenbau und Leuchtenbau.
Die schwarze Wippe besitzt eine gut erkennbare weiße 0–I-Kennzeichnung für AUS/EIN. Durch die 2-polige Schaltausführung können zwei Strompfade gleichzeitig geschaltet werden.
Der Schalter ist für 16 A bei 250 V AC sowie 20 A bei 125 V AC ausgelegt. Die Schutzart IP65 bietet bei fachgerechtem Einbau Schutz gegen Staub und Strahlwasser entsprechend der Schutzartklassifizierung. Dadurch eignet sich der Wippschalter auch für Anwendungen, bei denen ein erhöhter Schutz gegenüber Staub und Feuchtigkeit erforderlich ist.
Mit einem Einbaumaß von 30 × 22 mm und praktischer Rastbefestigung lässt sich der Schalter schnell in eine passende rechteckige Einbauöffnung einsetzen.
Unbeleuchteter 2-poliger EIN/AUS-Wippschalter
Bei diesem Modell handelt es sich um einen unbeleuchteten Wippschalter. Die Schaltstellung wird durch die weiße Kennzeichnung auf der schwarzen Wippe angezeigt:
Die 2-polige Ausführung ermöglicht das gleichzeitige Schalten von zwei Leitern bzw. Strompfaden. Die konkrete Verdrahtung muss entsprechend der jeweiligen Anwendung und den geltenden elektrotechnischen Vorschriften erfolgen.
Anwendungen
Der Einbau-Wippschalter eignet sich unter anderem für:
- Maschinen- und Anlagenbau
- Elektrische Geräte
- Werkstattgeräte
- Steuerungen und Bedienelemente
- Schaltkästen
- Leuchten und Beleuchtungstechnik
- Gerätereparaturen
- Elektro- und Elektronikprojekte
- Industrieanwendungen
- Anwendungen mit erhöhten Anforderungen an Staub- und Feuchtigkeitsschutz
Produktmerkmale
- 2-poliger Einbau-Wippschalter
-
Schaltfunktion EIN/AUS
-
Weiße 0–I-Kennzeichnung
- Schwarze Wippe und schwarzes Gehäuse
-
Unbeleuchtete Ausführung
-
Belastbar bis 16 A / 250 V AC
-
Belastbar bis 20 A / 125 V AC
-
Schutzart IP65
-
Einbaumaß 30 × 22 mm
- Schnelle Montage durch Rastbefestigung
-
Flachsteckanschlüsse 6,3 × 0,8 mm
-
Temperaturbeständigkeit bis 85 °C
- Kompakte rechteckige Bauform
Technische Daten
-
Produktart: Einbau-Wippschalter / Netzschalter
-
Schalterart: Wippschalter
-
Schaltfunktion: EIN/AUS
-
Kennzeichnung: 0–I
-
Polzahl: 2-polig
-
Beleuchtung: Nein / unbeleuchtet
-
Farbe Wippe: Schwarz
-
Farbe Gehäuse: Schwarz
-
Bauform: Rechteckig
-
Einbaumaß: 30 × 22 mm
-
Befestigung: Rastbefestigung
-
Anschlussart: Flachsteckanschlüsse
-
Flachstecker: 6,3 × 0,8 mm
-
Nennwert: 16 A / 250 V AC
-
Nennwert: 20 A / 125 V AC
-
Schutzart: IP65
-
Temperaturbeständigkeit: bis 85 °C
-
Lieferumfang: 1 Wippschalter
-
Preisangabe: 1 Stück
IP65 für erhöhten Schutz gegen Staub und Wasser
Die angegebene Schutzart IP65 bedeutet Schutz gegen Staubeintritt sowie Schutz gegen Strahlwasser. Voraussetzung dafür ist eine für die Schutzart geeignete und fachgerechte Einbausituation.
Damit eignet sich der Wippschalter für zahlreiche Anwendungen, bei denen ein herkömmlicher offener Einbauschalter nicht ausreichend gegen Umwelteinflüsse geschützt wäre.
Bei Anwendungen im Außenbereich oder in feuchter Umgebung muss jedoch die gesamte Installation einschließlich Gehäuse, Leitungen, Anschlüsse und Dichtungen für die jeweiligen Umgebungsbedingungen geeignet sein.
Rastbefestigung für schnelle Montage
Der Wippschalter wird in einen passenden rechteckigen Ausschnitt eingesetzt und durch die Rastbefestigung gehalten. Zusätzliche Befestigungsschrauben am Schalter sind dadurch nicht erforderlich.
Vor der Bestellung sollte das vorhandene bzw. geplante Einbaumaß von 30 × 22 mm sorgfältig überprüft werden.
Flachsteckanschlüsse 6,3 × 0,8 mm
Der elektrische Anschluss erfolgt über 6,3 × 0,8 mm Flachsteckanschlüsse. Diese Anschlussart ermöglicht bei Verwendung geeigneter Flachsteckhülsen eine kompakte und servicefreundliche Verdrahtung.
Insbesondere beim Austausch eines vorhandenen Schalters sollten neben den Abmessungen auch Polzahl, Schaltfunktion, Anschlussanordnung und elektrische Belastbarkeit verglichen werden.
Ideal als Ersatzschalter und für den Gerätebau
Durch die Kombination aus 2-poliger EIN/AUS-Funktion, 16 A / 250 V AC, IP65 und kompakter Einbauform eignet sich dieser Wippschalter sowohl für Neuaufbauten als auch als Ersatzteil bei Reparaturen.
Das schlichte schwarze Design mit weißer 0–I-Kennzeichnung ermöglicht den Einsatz in zahlreichen Geräten, Maschinen, Steuerungen und Leuchten.
