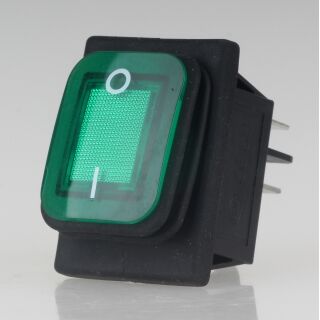

Einbau-Wippschalter grün beleuchtet 2-polig EIN/AUS 30 × 22 mm – 16A 250V AC IP65
Der grün beleuchtete Einbau-Wippschalter 2-polig EIN/AUS ist ein robuster Netz- und Geräteschalter für zahlreiche Anwendungen in Elektrotechnik, Maschinenbau, Gerätebau und Leuchtenbau.
Die grün beleuchtete Wippe verfügt über eine gut erkennbare weiße 0–I-Kennzeichnung für AUS/EIN. Die integrierte Beleuchtung ermöglicht eine zusätzliche optische Anzeige entsprechend der vorgesehenen Beschaltung des Schalters.
Durch die 2-polige Ausführung können zwei Strompfade gleichzeitig geschaltet werden. Der Wippschalter ist mit 16 A bei 250 V AC sowie 20 A bei 125 V AC angegeben.
Mit einem kompakten Einbaumaß von 30 × 22 mm und einer praktischen Rastbefestigung lässt sich der Schalter schnell und ohne zusätzliche Befestigungsschrauben in eine passende rechteckige Einbauöffnung montieren.
Grün beleuchtete Wippe mit 0–I-Kennzeichnung
Die grüne Wippe ist beleuchtet und bietet dadurch eine gut sichtbare optische Anzeige. Dies ist insbesondere bei Maschinen, Geräten und Steuerungen praktisch, bei denen der Schalter bzw. die Betriebsanzeige auch aus einiger Entfernung schnell erkennbar sein soll.
Die weiße Wippenkennzeichnung zeigt die beiden Schaltstellungen:
Die genaue Funktion der integrierten Beleuchtung hängt von der vorgesehenen Anschlussbelegung ab. Die Verdrahtung muss daher entsprechend der Anschlusskennzeichnung und den technischen Vorgaben des Schalters erfolgen.
Anwendungen
Der grün beleuchtete Einbau-Wippschalter eignet sich unter anderem für:
- Maschinen- und Anlagenbau
- Elektrische Geräte
- Werkstattgeräte
- Industrieanwendungen
- Steuerungen und Bedienelemente
- Schaltkästen
- Leuchten und Beleuchtungstechnik
- Gerätereparaturen
- Elektro- und Elektronikprojekte
- Anwendungen mit erhöhten Anforderungen an Staub- und Feuchtigkeitsschutz
Produktmerkmale
- 2-poliger Einbau-Wippschalter
-
Schaltfunktion EIN/AUS
-
Weiße 0–I-Kennzeichnung
- Grün beleuchtete Wippe
- Schwarzes Gehäuse
-
Belastbarkeit 16 A / 250 V AC
-
Belastbarkeit 20 A / 125 V AC
-
Schutzart IP65
-
Einbaumaß 30 × 22 mm
- Rechteckige Bauform
- Schnelle Montage durch Rastbefestigung
-
Flachsteckanschlüsse 6,3 × 0,8 mm
-
Temperaturbeständigkeit bis 85 °C
- Für Reparatur, Geräte- und Maschinenbau geeignet
Technische Daten
-
Produktart: Einbau-Wippschalter / Netzschalter
-
Schalterart: Wippschalter
-
Schaltfunktion: EIN/AUS
-
Kennzeichnung: 0–I
-
Polzahl: 2-polig
-
Beleuchtung: Ja
-
Farbe Wippe: Grün
-
Wippe: Beleuchtet
-
Farbe Gehäuse: Schwarz
-
Bauform: Rechteckig
-
Einbaumaß: 30 × 22 mm
-
Befestigung: Rastbefestigung
-
Anschlussart: Flachsteckanschlüsse
-
Flachstecker: 6,3 × 0,8 mm
-
Nennwert: 16 A / 250 V AC
-
Nennwert: 20 A / 125 V AC
-
Schutzart: IP65
-
Temperaturbeständigkeit: bis 85 °C
-
Lieferumfang: 1 Wippschalter
-
Preisangabe: 1 Stück
IP65 für erhöhten Schutz gegen Staub und Wasser
Die angegebene Schutzart IP65 steht für Schutz gegen Staubeintritt sowie gegen Strahlwasser entsprechend der IP-Schutzartklassifizierung.
Dadurch eignet sich der Wippschalter für Anwendungen, bei denen ein erhöhter Schutz vor Staub und Feuchtigkeit erforderlich ist. Voraussetzung dafür ist eine für die Schutzart geeignete und fachgerechte Montage.
Bei Anwendungen im Außenbereich, in Werkstätten oder in feuchten Umgebungen müssen auch das verwendete Gehäuse, Leitungen, Anschlüsse, Steckverbinder und Dichtungen für die jeweiligen Umgebungsbedingungen ausgelegt sein.
Einbaumaß 30 × 22 mm mit Rastbefestigung
Der Wippschalter wird über eine praktische Rastbefestigung montiert. Hierzu wird der Schalter in einen passenden rechteckigen Ausschnitt eingesetzt und dort durch die Rastmechanik gehalten.
Zusätzliche Befestigungsschrauben am Schalter sind nicht erforderlich.
Beim Austausch eines vorhandenen Schalters sollte das benötigte Einbaumaß von 30 × 22 mm vor der Bestellung sorgfältig überprüft werden.
Flachsteckanschlüsse 6,3 × 0,8 mm
Der elektrische Anschluss erfolgt über Flachsteckanschlüsse im Format 6,3 × 0,8 mm. Mit entsprechend geeigneten Flachsteckhülsen lässt sich eine kompakte und servicefreundliche Verbindung herstellen.
Bei einem Austausch sind neben dem Einbaumaß insbesondere Anzahl und Anordnung der Anschlüsse, Polzahl, Schaltfunktion und Beschaltung der integrierten Beleuchtung zu berücksichtigen.
Beleuchteter Ersatzschalter für Geräte und Maschinen
Durch die Kombination aus 2-poliger EIN/AUS-Funktion, grüner Beleuchtung, IP65, 16 A / 250 V AC und dem kompakten Einbaumaß von 30 × 22 mm eignet sich dieser Wippschalter sowohl für Reparaturen als auch für neue Geräte- und Maschinenbauprojekte.
Die grüne Beleuchtung sorgt für eine gut erkennbare optische Anzeige und bietet damit einen zusätzlichen visuellen Hinweis gegenüber einer unbeleuchteten Schalterausführung.
Weitere Schalter & Elektrokomponenten
Bei Radio Kölsch Hamburg finden Sie außerdem zahlreiche weitere Komponenten für Reparatur, Gerätebau und Elektroinstallation:
- Beleuchtete Wippschalter
- Unbeleuchtete Wippschalter
- 1-polige und 2-polige Einbauschalter
- Kippschalter
- Druckschalter
- Zugschalter
- Schnur- und Fußschalter
- Flachstecker und Flachsteckhülsen
- Sicherungen und Sicherungshalter
- Lampen- und Leuchtenzubehör
- Elektro- und Elektronik-Ersatzteile
Ihre Vorteile bei Radio Kölsch Hamburg
-
Elektrofachgeschäft seit 1922
- Jahrzehntelange Erfahrung mit Schaltern und Elektrokomponenten
- Große Auswahl an Ersatzteilen für Reparatur und Gerätebau
- Komponenten für Lampen, Leuchten, Maschinen und Elektrogeräte
- Kompetente Fachberatung
- Versand direkt aus Hamburg
Hinweis: Bitte vergleichen Sie vor der Bestellung insbesondere das Einbaumaß von 30 × 22 mm, die 2-polige EIN/AUS-Schaltfunktion, die Anschlussbelegung der grünen Beleuchtung, die Flachsteckanschlüsse sowie die Belastungswerte von 16 A / 250 V AC und 20 A / 125 V AC mit den Anforderungen Ihres Gerätes. Die angegebene Schutzart IP65 setzt eine entsprechend geeignete und fachgerechte Montage voraus. Arbeiten an Netzspannung dürfen ausschließlich fachgerecht und im spannungsfreien Zustand durchgeführt werden.
