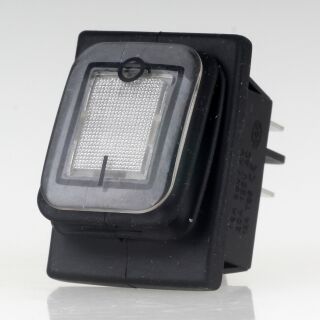

Einbau-Wippschalter transparent beleuchtet 2-polig EIN/AUS 30 × 22 mm – 16A 250V AC IP65
Der transparent beleuchtete Einbau-Wippschalter 2-polig EIN/AUS ist ein robuster Netz- und Geräteschalter für zahlreiche Anwendungen in Elektrotechnik, Maschinenbau, Gerätebau und Leuchtenbau.
Die transparent ausgeführte und beleuchtete Wippe verfügt über eine gut erkennbare weiße 0–I-Kennzeichnung für AUS/EIN. Durch die integrierte Beleuchtung kann der Schalter entsprechend der vorgesehenen Beschaltung zusätzlich als optische Anzeige verwendet werden.
Durch seine 2-polige Ausführung können zwei Strompfade gleichzeitig geschaltet werden. Der Wippschalter ist mit 16 A bei 250 V AC sowie 20 A bei 125 V AC angegeben.
Das kompakte Einbaumaß von 30 × 22 mm und die praktische Rastbefestigung ermöglichen eine schnelle Montage in einer passenden rechteckigen Einbauöffnung.
Transparent beleuchtete Wippe mit 0–I-Kennzeichnung
Die transparente Wippe ist beleuchtet und ermöglicht dadurch eine gut sichtbare optische Anzeige. Sie eignet sich insbesondere für Maschinen, Geräte, Steuerungen und Leuchten, bei denen neben der eigentlichen Schaltfunktion eine zusätzliche visuelle Anzeige gewünscht wird.
Die weiße Kennzeichnung auf der Wippe zeigt die beiden Schaltstellungen:
Die genaue Funktion der integrierten Beleuchtung hängt von der vorgesehenen Anschlussbelegung des Schalters ab. Die Verdrahtung muss entsprechend den Anschlusskennzeichnungen und technischen Vorgaben erfolgen.
Anwendungen
Der transparent beleuchtete Einbau-Wippschalter eignet sich unter anderem für:
- Maschinen- und Anlagenbau
- Elektrische Geräte
- Werkstattgeräte
- Industrieanwendungen
- Steuerungen und Bedienelemente
- Schaltkästen
- Leuchten und Beleuchtungstechnik
- Gerätereparaturen
- Elektro- und Elektronikprojekte
- Anwendungen mit erhöhten Anforderungen an Staub- und Feuchtigkeitsschutz
Produktmerkmale
- 2-poliger Einbau-Wippschalter
-
Schaltfunktion EIN/AUS
-
Weiße 0–I-Kennzeichnung
- Transparent beleuchtete Wippe
- Schwarzes Gehäuse
-
Belastbarkeit 16 A / 250 V AC
-
Belastbarkeit 20 A / 125 V AC
-
Schutzart IP65
-
Einbaumaß 30 × 22 mm
- Rechteckige Bauform
- Schnelle Montage durch Rastbefestigung
-
Flachsteckanschlüsse 6,3 × 0,8 mm
-
Temperaturbeständigkeit bis 85 °C
- Für Reparatur, Geräte- und Maschinenbau geeignet
Technische Daten
-
Produktart: Einbau-Wippschalter / Netzschalter
-
Schalterart: Wippschalter
-
Schaltfunktion: EIN/AUS
-
Kennzeichnung: 0–I
-
Polzahl: 2-polig
-
Beleuchtung: Ja
-
Wippe: Transparent, beleuchtet
-
Farbe Gehäuse: Schwarz
-
Bauform: Rechteckig
-
Einbaumaß: 30 × 22 mm
-
Befestigung: Rastbefestigung
-
Anschlussart: Flachsteckanschlüsse
-
Flachstecker: 6,3 × 0,8 mm
-
Nennwert: 16 A / 250 V AC
-
Nennwert: 20 A / 125 V AC
-
Schutzart: IP65
-
Temperaturbeständigkeit: bis 85 °C
-
Lieferumfang: 1 Wippschalter
-
Preisangabe: 1 Stück
IP65 für erhöhten Schutz gegen Staub und Wasser
Die angegebene Schutzart IP65 steht für Schutz gegen Staubeintritt sowie gegen Strahlwasser entsprechend der IP-Schutzartklassifizierung.
Damit eignet sich der Wippschalter für Anwendungen, bei denen ein erhöhter Schutz vor Staub und Feuchtigkeit erforderlich ist. Voraussetzung dafür ist eine für die Schutzart geeignete und fachgerechte Montage.
Bei Anwendungen im Außenbereich, in Werkstätten oder in feuchten Umgebungen müssen auch das verwendete Gehäuse, Leitungen, Anschlüsse, Steckverbinder und Dichtungen für die jeweiligen Umgebungsbedingungen ausgelegt sein.
Einbaumaß 30 × 22 mm mit Rastbefestigung
Die Montage des Wippschalters erfolgt über eine praktische Rastbefestigung. Der Schalter wird in einen passenden rechteckigen Ausschnitt eingesetzt und dort durch die Rastmechanik gehalten.
Zusätzliche Befestigungsschrauben am Schalter sind dadurch nicht erforderlich.
Beim Austausch eines vorhandenen Schalters sollte das benötigte Einbaumaß von 30 × 22 mm vor der Bestellung sorgfältig überprüft werden.
Flachsteckanschlüsse 6,3 × 0,8 mm
Der elektrische Anschluss erfolgt über Flachsteckanschlüsse im Format 6,3 × 0,8 mm. Mit geeigneten Flachsteckhülsen lässt sich eine kompakte und servicefreundliche Verdrahtung herstellen.
Beim Austausch eines vorhandenen Schalters sollten neben dem Einbaumaß insbesondere Anzahl und Anordnung der Anschlüsse, Polzahl, Schaltfunktion sowie die Beschaltung der integrierten Beleuchtung überprüft werden.
Beleuchteter Ersatzschalter für Geräte und Maschinen
Durch die Kombination aus 2-poliger EIN/AUS-Funktion, transparenter beleuchteter Wippe, IP65, 16 A / 250 V AC und einem Einbaumaß von 30 × 22 mm eignet sich dieser Wippschalter sowohl für Reparaturen als auch für neue Geräte- und Maschinenbauprojekte.
Die integrierte Beleuchtung bietet gegenüber einer unbeleuchteten Ausführung eine zusätzliche optische Anzeige und kann damit insbesondere bei Bedienfeldern, Maschinen und elektrischen Geräten von Vorteil sein.
Weitere Schalter & Elektrokomponenten
Bei Radio Kölsch Hamburg finden Sie außerdem zahlreiche weitere Komponenten für Reparatur, Gerätebau und Elektroinstallation:
- Beleuchtete Wippschalter
- Unbeleuchtete Wippschalter
- 1-polige und 2-polige Einbauschalter
- Kippschalter
- Druckschalter
- Zugschalter
- Schnur- und Fußschalter
- Flachstecker und Flachsteckhülsen
- Sicherungen und Sicherungshalter
- Lampen- und Leuchtenzubehör
- Elektro- und Elektronik-Ersatzteile
Ihre Vorteile bei Radio Kölsch Hamburg
-
Elektrofachgeschäft seit 1922
- Jahrzehntelange Erfahrung mit Schaltern und Elektrokomponenten
- Große Auswahl an Ersatzteilen für Reparatur und Gerätebau
- Komponenten für Lampen, Leuchten, Maschinen und Elektrogeräte
- Kompetente Fachberatung
- Versand direkt aus Hamburg
Hinweis: Bitte vergleichen Sie vor der Bestellung insbesondere das Einbaumaß von 30 × 22 mm, die 2-polige EIN/AUS-Schaltfunktion, die Anschlussbelegung der integrierten Beleuchtung, die Flachsteckanschlüsse sowie die Belastungswerte von 16 A / 250 V AC und 20 A / 125 V AC mit den Anforderungen Ihres Gerätes. Die angegebene Schutzart IP65 setzt eine entsprechend geeignete und fachgerechte Montage voraus. Arbeiten an Netzspannung dürfen ausschließlich fachgerecht und im spannungsfreien Zustand durchgeführt werden.
