Einbau-Doppel-Wippschalter rot beleuchtet – 2 × 1-polig EIN/AUS – 250V 16A

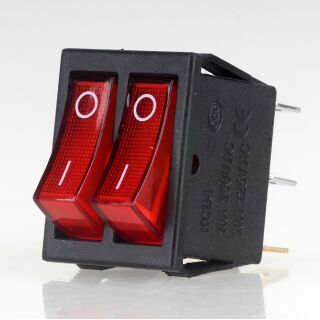

Der rot beleuchtete Einbau-Doppel-Wippschalter vereint zwei separat bedienbare EIN/AUS-Schalter in einem gemeinsamen schwarzen Gehäuse.
Die beiden Schaltwippen sind jeweils 1-polig ausgeführt und ermöglichen das getrennte Ein- und Ausschalten von zwei entsprechend angeschlossenen Stromkreisen oder Verbrauchern.
Die rote LED-Beleuchtung der Schaltwippen sorgt für eine gut erkennbare optische Anzeige. Die weiße 0–1-Beschriftung kennzeichnet die Schaltstellungen.
Der Doppel-Wippschalter ist für eine elektrische Belastbarkeit von 16A bei 250V AC beziehungsweise 20A bei 125V AC angegeben.
Dank der praktischen Snap-In-Befestigung eignet sich der Schalter für den Einbau in entsprechend vorbereitete Frontplatten, Bedienfelder und Gerätegehäuse.
Zwei separat bedienbare EIN/AUS-Wippen
Der Doppel-Wippschalter verfügt über zwei einzelne Schaltwippen, die unabhängig voneinander betätigt werden können.
Jede Wippe übernimmt die Funktion eines 1-poligen EIN/AUS-Schalters.
Dadurch lassen sich zwei separate Schaltfunktionen platzsparend in einem gemeinsamen Gehäuse unterbringen.
Die Schaltstellungen sind mit weißen Symbolen gekennzeichnet:
Der Schalter eignet sich damit für Anwendungen, bei denen zwei Funktionen oder Verbraucher über eine kompakte Bedieneinheit geschaltet werden sollen.
Rote LED-Beleuchtung
Die beiden roten Schaltwippen sind mit einer LED-Beleuchtung ausgestattet.
Die Beleuchtung erleichtert die optische Erkennung der Bedienelemente und kann abhängig von der vorgesehenen Anschlussbeschaltung zur Anzeige eines Betriebs- oder Schaltzustands verwendet werden.
Hinweis: Die genaue Funktion der Beleuchtung hängt von der elektrischen Beschaltung des Schalters ab. Die Anschlussbelegung und die zulässigen Betriebsbedingungen der LEDs müssen vor dem Einbau geprüft werden.
Typische Einsatzbereiche
Der beleuchtete Doppel-Wippschalter kann je nach elektrischen Anforderungen beispielsweise verwendet werden für:
- Elektrische Geräte
- Bedien- und Steuerpulte
- Gerätegehäuse
- Maschinenbedienfelder
- Werkstattgeräte
- Elektrische Steuerungen
- Schalt- und Bedienpanels
- Reparatur vorhandener Schalter
- Austausch defekter Doppel-Wippschalter
- Elektronik- und Elektroprojekte
Die tatsächliche Eignung hängt von der jeweiligen Anwendung, den elektrischen Anforderungen und den Einbaubedingungen ab.
Produktmerkmale
- Einbau-Doppel-Wippschalter
- 2 separat bedienbare Schaltwippen
-
Schaltfunktion: 2 × EIN/AUS
-
Schaltart: 2 × 1-polig
-
Wippenfarbe: Rot
-
Beleuchtung: LED
-
Gehäusefarbe: Schwarz
-
Beschriftung: Weiß, 0–1
-
Belastbarkeit: 16A bei 250V AC
-
Belastbarkeit: 20A bei 125V AC
-
Anschluss: 6,3-mm-Steckanschlüsse
-
Montage: Snap-In
-
Frontplattenausschnitt: ca. 31 × 25 mm
-
Einbautiefe: 30 mm
-
Einbau-Abmessungen: 30,5 × 22 × 32 mm
-
Preisangabe für 1 Stück
Technische Daten
-
Produktart: Doppel-Wippschalter
-
Ausführung: Einbauschalter
-
Anzahl Schaltwippen: 2
-
Schaltfunktion: EIN/AUS
-
Polzahl: 2 × 1-polig
-
Beleuchtung: Rot, LED
-
Gehäusefarbe: Schwarz
-
Wippenfarbe: Rot
-
Beschriftung: 0–1, weiß
-
Nennbelastbarkeit bei 250V AC: 16A
-
Nennbelastbarkeit bei 125V AC: 20A
-
Angegebene maximale Strombelastbarkeit: 16A bei 250V AC
-
Anschlussart: Flachsteckanschlüsse
-
Anschlussbreite: 6,3 mm
-
Montageart: Snap-In / Schnappbefestigung
-
Frontplattenausschnitt: ca. 31 × 25 mm
-
Einbautiefe: 30 mm
-
Angegebene Einbau-Abmessungen (L × B × H): 30,5 × 22 × 32 mm
-
Menge / Preisangabe: 1 Doppel-Wippschalter
250V AC / 16A und 125V AC / 20A
Der Doppel-Wippschalter ist für folgende elektrische Belastungen angegeben:
250V AC / 16A
125V AC / 20A
Die angegebenen Werte beziehen sich auf die jeweils genannte Wechselspannung.
Bei der Auswahl des Schalters müssen neben der Spannung und dem Strom auch die Art der angeschlossenen Last sowie mögliche Einschaltstromspitzen berücksichtigt werden.
Insbesondere bei Motoren, Transformatoren oder anderen induktiven Verbrauchern kann die zulässige Schaltbelastung von den angegebenen allgemeinen Stromwerten abweichen.
Snap-In-Montage für Geräte und Bedienfelder
Der Doppel-Wippschalter ist für die Snap-In-Montage vorgesehen.
Bei dieser Montageart wird der Schalter in einen entsprechend vorbereiteten Frontplattenausschnitt eingesetzt und durch die integrierte Schnappbefestigung gehalten.
Diese Befestigungsart ermöglicht einen platzsparenden Einbau ohne zusätzliche sichtbare Schrauben an der Schalterfront.
Vor der Montage müssen die Abmessungen des Frontplattenausschnitts und die zulässige Materialstärke der Frontplatte überprüft werden.
Einbaumaße und Frontplattenausschnitt
Für den Doppel-Wippschalter sind folgende Maße angegeben:
- Frontplattenausschnitt: ca. 31 × 25 mm
- Einbautiefe: 30 mm
- Einbau-Abmessungen (L × B × H): 30,5 × 22 × 32 mm
Da sich die angegebenen Maße für den Frontplattenausschnitt und die Einbau-Abmessungen unterscheiden, sollten die tatsächlichen Einbaumaße vor der Bearbeitung einer Frontplatte überprüft werden.
Besonders beim Austausch eines vorhandenen Schalters ist darauf zu achten, dass sowohl die Ausschnittgröße als auch die Einbautiefe und die Befestigung zur vorhandenen Einbausituation passen.
6,3-mm-Flachsteckanschlüsse
Der Doppel-Wippschalter verfügt über 6,3-mm-Steckanschlüsse.
Diese Anschlussart ist bei vielen elektrischen Schaltern und Geräten verbreitet und ermöglicht den Anschluss über entsprechend geeignete Flachsteckhülsen.
Beim Anschluss müssen insbesondere die richtige Kontaktbelegung, der passende Leiterquerschnitt und die elektrische Belastbarkeit der verwendeten Steckverbindungen berücksichtigt werden.
Für die LED-Beleuchtung sind zusätzlich die dafür vorgesehenen Anschlüsse und Betriebsbedingungen zu beachten.
Doppel-Wippschalter als Ersatzteil
Der rot beleuchtete Doppel-Wippschalter kann als Ersatz für einen vorhandenen Einbauschalter verwendet werden, sofern die technischen und mechanischen Eigenschaften übereinstimmen.
Vor der Bestellung sollten insbesondere folgende Merkmale verglichen werden:
- 2 separat bedienbare EIN/AUS-Wippen
- 2 × 1-polige Schaltfunktion
- Rote LED-Beleuchtung
- 250V AC / 16A
- 125V AC / 20A
- 6,3-mm-Steckanschlüsse
- Snap-In-Befestigung
- Frontplattenausschnitt ca. 31 × 25 mm
- Einbautiefe 30 mm
- Einbau-Abmessungen 30,5 × 22 × 32 mm
- Anschlussbelegung und elektrische Anforderungen
Ein äußerlich ähnlicher Doppel-Wippschalter ist nicht automatisch elektrisch oder mechanisch vollständig austauschbar.
