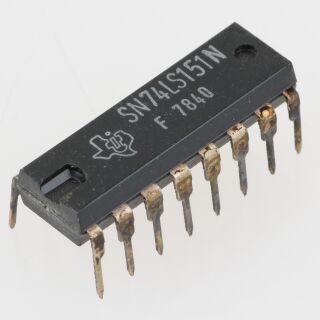

SN74LS151N IC DIP-16 – TTL 8-zu-1-Multiplexer aus historischem Restbestand
Der SN74LS151N ist eine integrierte TTL-Logikschaltung im 16-poligen DIP-Gehäuse (DIP-16). Der Baustein gehört zur 74LS-Logikfamilie und übernimmt die Funktion eines 8-zu-1-Datenmultiplexers.
Ein Multiplexer ermöglicht es, aus mehreren digitalen Eingangssignalen mithilfe von Steuersignalen einen bestimmten Eingang auszuwählen und dessen Signal an einen Ausgang weiterzugeben.
Der SN74LS151N IC eignet sich für entsprechende digitale Schaltungen sowie für Reparaturen und Ersatzbestückungen älterer Elektronik.
Bei diesem Artikel handelt es sich um einen historischen Lager- bzw. Restbestand aus einem Elektroniksortiment, das über die vergangenen fünf Jahrzehnte aufgebaut wurde.
Da nur noch eine begrenzte Stückzahl vorhanden ist, kann eine erneute Beschaffung nach Abverkauf nicht garantiert werden.
SN74LS151N – TTL-Multiplexer der 74LS-Serie
Der SN74LS151N ist ein digitaler Logikbaustein aus der 74LS-Familie (Low-Power Schottky TTL).
Seine Hauptfunktion besteht darin, eines von acht digitalen Eingangssignalen auszuwählen.
Die Auswahl erfolgt über entsprechende Steuereingänge. Der Baustein besitzt außerdem eine Freigabefunktion und stellt Ausgangssignale entsprechend seiner internen Logik bereit.
Damit kann der SN74LS151N in geeigneten digitalen Schaltungen zur Auswahl und Weiterleitung von Signalen verwendet werden.
Die genaue Pinbelegung, Funktion der Ein- und Ausgänge sowie die zulässigen Betriebsbedingungen sind dem entsprechenden Herstellerdatenblatt zu entnehmen.
Typische Einsatzbereiche
Je nach Schaltung und technischen Anforderungen kann der SN74LS151N beispielsweise verwendet werden für:
- Digitale Logikschaltungen
- Multiplexer-Schaltungen
- Auswahl digitaler Eingangssignale
- TTL-Logikschaltungen
- Steuer- und Regeltechnik
- Digitale Baugruppen
- Reparatur älterer elektronischer Geräte
- Austausch eines vorhandenen SN74LS151N
- Restaurierung historischer Elektronik
- Elektronikwerkstätten
- Experimentier- und Entwicklungsschaltungen
- Hobbyelektronik
- Ersatzteilbevorratung
Die tatsächliche Eignung hängt von den Anforderungen der jeweiligen Schaltung ab.
Produktmerkmale
- SN74LS151N integrierte Schaltung
-
Typenbezeichnung: SN74LS151N
- 8-zu-1-Datenmultiplexer
- TTL-Logikbaustein
-
Logikfamilie: 74LS
-
Gehäuse: DIP-16
- 16 Anschlüsse
- Für digitale Elektronik
- Für Reparatur und Ersatzteilbedarf
- Historischer Elektronik-Lagerbestand
-
Restbestand aus einem Sortiment der letzten 5 Jahrzehnte
-
Nur begrenzte Stückzahl verfügbar
- Technische Daten bitte dem passenden Datenblatt entnehmen
-
Preisangabe für 1 Stück
Technische Daten
-
Produktart: Integrierte Schaltung / IC
-
Typenbezeichnung: SN74LS151N
-
Funktion: 8-zu-1-Datenmultiplexer
-
Logiktechnologie: TTL
-
Logikfamilie: 74LS / Low-Power Schottky TTL
-
Anzahl Dateneingänge: 8
-
Gehäusetyp: DIP-16
-
Anzahl Anschlüsse: 16
-
Montageart: Durchsteckmontage (THT)
-
Warenart: Historischer Lagerbestand / Restbestand
-
Verfügbarkeit: Begrenzte Stückzahl
-
Menge / Preisangabe: 1 Stück
Weitere elektrische Grenzwerte und Detailangaben sind dem entsprechenden Datenblatt zu entnehmen.
8-zu-1-Multiplexer für digitale Schaltungen
Ein 8-zu-1-Multiplexer ermöglicht die Auswahl eines von acht digitalen Eingangssignalen.
Die Auswahl des gewünschten Eingangs erfolgt über drei Auswahlleitungen. Entsprechend der Beschaltung wird das ausgewählte Eingangssignal an den vorgesehenen Ausgang weitergegeben.
Der SN74LS151N kann daher in digitalen Schaltungen eingesetzt werden, in denen mehrere Signale gezielt ausgewählt oder zusammengeführt werden sollen.
Die genaue Funktion der Ausgänge und des Freigabeeingangs ist dem Datenblatt zu entnehmen.
DIP-16-Gehäuse mit 16 Anschlüssen
Der SN74LS151N besitzt ein DIP-16-Gehäuse mit insgesamt 16 Anschlüssen.
DIP steht für „Dual In-line Package“ und bezeichnet eine Gehäusebauform mit zwei parallelen Anschlussreihen.
Diese klassische Bauform wird bei zahlreichen älteren integrierten Schaltungen verwendet und eignet sich für entsprechend ausgelegte Leiterplatten und IC-Fassungen.
Beim Einbau sollten insbesondere die korrekte Ausrichtung des Bausteins und die Anschlussbelegung berücksichtigt werden.
SN74LS151N als Ersatz für ältere Elektronik
Der SN74LS151N kann als Ersatz für einen vorhandenen Baustein desselben Typs interessant sein.
Vor dem Austausch sollten die vollständige Typenbezeichnung und die technischen Anforderungen der vorhandenen Schaltung überprüft werden.
Wichtige Kriterien sind:
-
Vollständige Typenbezeichnung SN74LS151N
-
Gehäuseausführung DIP-16
- Anschlussbelegung
- Logikfamilie
- Versorgungsspannung
- Ein- und Ausgangspegel
- Elektrische Grenzwerte
- Anforderungen der vorhandenen Schaltung
Ähnlich bezeichnete Multiplexer-ICs sind nicht automatisch in jeder Anwendung vollständig austauschbar.
Historischer IC aus langjährigem Elektronik-Lagerbestand
Der SN74LS151N stammt aus einem Elektroniksortiment, das über die vergangenen fünf Jahrzehnte aufgebaut wurde.
Solche älteren integrierten Schaltungen sind insbesondere für Reparaturbetriebe, Elektronikwerkstätten, Sammler und Besitzer älterer Geräte interessant.
Viele ältere Logikbausteine sind heute nicht mehr regulär erhältlich oder nur noch schwer zu beschaffen.
Vorhandene Lagerbestände bieten daher häufig eine Möglichkeit, ältere elektronische Baugruppen zu reparieren und weiterzuverwenden.
Bitte beachten Sie: Der SN74LS151N ist nur solange der vorhandene Vorrat reicht erhältlich. Eine Nachbestellung ist möglicherweise nicht mehr möglich.
SN74LS151N Datenblatt beachten
Ein entsprechendes Datenblatt zum SN74LS151N entnehmen Sie bitte dem Internet.
Vor dem Einbau sollten die technischen Eigenschaften anhand eines geeigneten Herstellerdatenblatts überprüft werden.
Dazu gehören insbesondere:
- Pinbelegung
- Versorgungsspannung
- Logikpegel
- Wahrheitstabelle
- Funktion der Auswahleingänge
- Funktion des Freigabeeingangs
- Ausgangseigenschaften
- Zulässige Ströme
- Temperaturgrenzwerte
- Empfohlene Betriebsbedingungen
